안녕하세요.

오늘은 전기차 충전 커넥터 종류에 대해 포스팅하겠습니다.

"전기차 충전기마다 플러그 모양이 다른 거, 왜 그런지 알고 계셨나요?"

전기차를 처음 접하면 국내 완속충전기와 급속충전기의 플러그 모양부터 다르다는 사실에 한 번 놀라게 됩니다. 게다가 해외 여행 중 렌트한 전기차를 충전하려다 보면 우리나라에서 익숙하던 커넥터와 또 다른 모양을 마주치는 경우도 많습니다.

저는 전동화 장비의 충전 시스템을 개발하는 입장에서 이 질문을 정말 자주 받습니다. 오늘은 전기차 충전 커넥터가 왜 이렇게 여러 종류로 나뉘어 있는지, 그리고 각각이 어떤 특징을 가지고 있는지 기초부터 차근차근 정리해보겠습니다.


커넥터가 다양한 이유


전기차 충전 커넥터는 크게 완속충전(AC)용과 급속충전(DC)용으로 나뉩니다. 완속충전은 가정용 전원처럼 교류(AC) 전기를 차량 내부의 충전기(OBC, On-Board Charger)가 직류로 변환해 배터리에 저장하는 방식이고, 급속충전은 충전기 자체에서 이미 직류(DC)로 변환한 전기를 배터리에 바로 공급하는 방식입니다.

문제는 전기차 산업이 본격적으로 커지던 2010년대 초중반, 미국·유럽·일본·중국이 거의 동시에 각자의 표준을 만들기 시작했다는 점입니다. 안전 규격을 관할하는 기관이 나라마다 다르고, 자국 자동차 산업을 보호하려는 정책적 판단도 겹치면서 자연스럽게 여러 표준이 동시에 자리잡게 됐습니다.

그 결과 지금은 크게 CCS1, CCS2, CHAdeMO, NACS, GB/T까지 다섯 가지 주요 표준이 전 세계에서 함께 쓰이고 있습니다. 아래 표로 지역별로 어떤 표준을 쓰는지 먼저 한눈에 정리해봤습니다.


표에서 보시는 것처럼 하나의 정답이 있는 게 아니라, 지역별로 역사적 배경 속에서 서로 다른 표준이 굳어진 것입니다. 그래서 전기차를 살 때나 해외에서 충전할 때는 내 차가 어떤 표준을 쓰는지 먼저 확인하는 습관이 필요합니다.


글로벌 주요 커넥터 종류


CCS(Combined Charging System)는 완속용 AC 커넥터 아래에 급속용 DC 핀 두 개를 추가로 붙인 방식입니다. 미국에서 쓰던 방식을 확장한 것이 CCS1이고, 유럽에서 쓰던 Type 2(멘네키스) 커넥터를 확장한 것이 CCS2입니다. 국내에서도 급속충전 표준으로 CCS1 계열인 DC콤보1을 채택하고 있습니다.

CHAdeMO는 일본에서 만든 DC 전용 급속충전 표준입니다. 초창기 닛산 리프 등에 사용되며 전기차 급속충전 표준의 초석을 놓았지만, 최근에는 CCS나 NACS 쪽으로 무게중심이 이동하면서 일본과 일부 구형 차량 중심으로 남아있는 것으로 알려져 있습니다.

NACS(North American Charging Standard, SAE J3400)는 테슬라가 자사 차량에 쓰던 커넥터를 업계 표준으로 개방하면서 만들어졌습니다. 완속과 급속을 하나의 포트, 다섯 개의 핀만으로 처리할 수 있는 것이 특징이며, 2026년 현재 북미에서 판매되는 신차 상당수가 NACS 포트를 기본으로 탑재하는 추세로 전환되고 있는 것으로 파악됩니다.

GB/T는 중국 정부가 정한 국가표준으로, 중국 내에서는 사실상 유일한 급속충전 프로토콜로 쓰이고 있습니다. 최대 출력 등 세부 규격은 CCS나 NACS와 다르게 설계되어 있어 호환 어댑터 없이는 다른 표준과 섞어 쓸 수 없습니다.

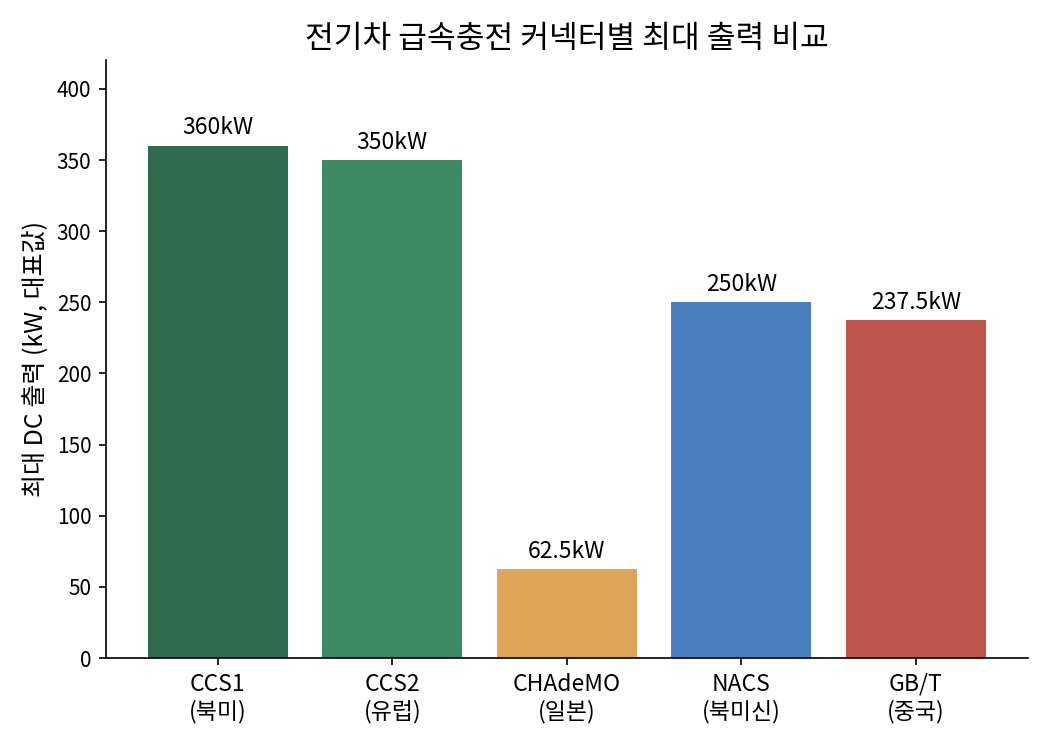

아래 그래프는 각 표준에서 대표적으로 언급되는 최대 DC 출력을 비교한 것입니다. 실제 충전 속도는 차량과 충전기 사양에 따라 달라지므로 참고용으로 봐주시면 좋겠습니다.



한국의 충전 표준과 알아두면 좋은 정보


국내에서는 2017년 12월 국가기술표준원이 한국산업규격(KS)을 개정하면서 급속충전 방식을 DC콤보1로 통일했습니다. 그 이전에는 CHAdeMO 방식의 충전기도 함께 설치되던 시기가 있었지만, 지금은 신규로 설치되는 공공 급속충전기 대부분이 DC콤보1을 기본으로 갖추고 있는 것으로 알려져 있습니다.

완속충전은 AC 5핀 단상 방식을 사용합니다. 아파트나 주택에 설치된 완속충전기, 그리고 차량에 기본 제공되는 완속충전 케이블이 대부분 이 방식을 따릅니다.

충전 시스템을 개발하는 입장에서 조금 더 팁을 드리자면, 완속과 급속은 단순히 "빠르고 느리고"의 차이가 아니라 차량 내부 회로를 어떻게 타는지 자체가 다릅니다. 급속충전은 배터리에 직접 전류가 들어가기 때문에 배터리 관리 시스템(BMS)이 온도와 전압을 훨씬 촘촘하게 감시하면서 충전 속도를 조절합니다.

그래서 똑같은 급속충전기라도 배터리 온도가 낮은 겨울철이나 배터리 잔량이 80%를 넘어선 시점부터는 충전 속도가 자동으로 줄어드는 경우가 많습니다. 이는 고장이 아니라 배터리를 보호하기 위한 정상적인 제어이니 참고하시면 좋겠습니다.

해외에서 렌터카나 현지 차량을 충전할 계획이 있다면, 출발 전에 방문할 국가의 표준 커넥터가 무엇인지, 그리고 필요한 경우 어댑터를 준비해야 하는지 미리 확인해두는 것이 좋습니다.


최근에는 완성차 업체들도 여러 표준을 동시에 지원하려는 움직임을 보이고 있습니다. 북미 시장을 겨냥한 차량에 NACS 어댑터를 기본 제공하거나, 소프트웨어 업데이트만으로 지원 표준을 넓히는 사례도 늘고 있는 것으로 전해집니다.

이렇게 표준이 여러 개 공존하는 상황이 당장은 다소 불편하게 느껴질 수 있지만, 장기적으로는 각 지역의 인프라 상황에 맞게 발전해온 결과라고 이해하시면 좀 더 편하게 받아들여지실 것 같습니다.
